| 地质工程数字摄影勘察编录系统典型应用 |

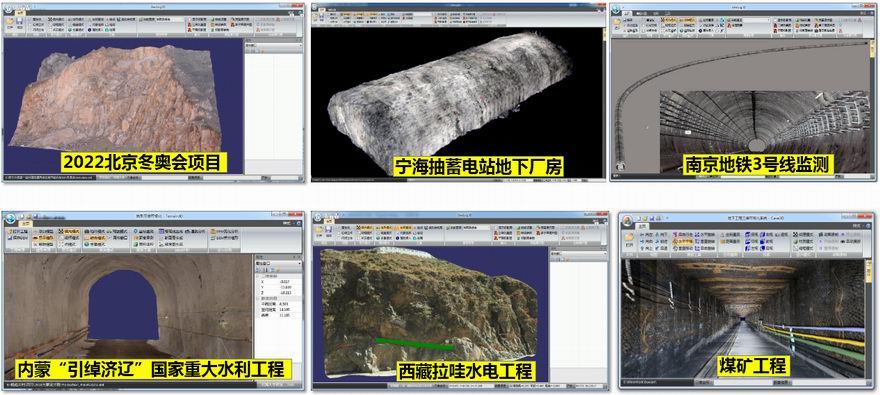

系统成功应用于红水河龙滩水电工程、金沙江溪洛渡水电工程、金沙江向家坝水电工程、斯里兰卡M坝水利工程、南水北调中线工程、引绰济辽水利工程、西藏拉哇水电工程、浙江宁海抽蓄电站、新疆阿克苏引水工程等水利水电工程，鞍山铁矿、兖煤集团济宁煤矿、大同煤业等采矿工程，武广高铁、南京地铁等交通工程，2022北京冬奥会工程、长沙大王山冰雪世界、南京市露采矿山动态储量监测等国土与市政工程，中石油石油储备基地水封洞库等能源工程。
系统变革了地质勘察编录方式，攻克了长期困扰地质专业人员从事野外高强度、高风险勘察编录作业的难题；全面创新了高山峡谷、高陡边坡、大型地下洞室群等复杂工况下的地质勘察编录手段，克服了人工无法实地调查带来的技术缺陷；显著提高了地质勘察编录的精度、效率和成果质量，极大降低了作业安全风险，降低劳动强度，保障人员安全 ；推动了行业科技进步，亦促进工程地质专业信息化发展；为现代化工程的高效安全建设、早竣工早受益提供新技术支撑。产生了良好的社会效益，获得各界一致好评。
|
 |
 |
 |
| 系统应用于内蒙“引绰济辽”国家重大水利工程洞室、边坡施工地质编录。以长度为200m洞室为例，外业数据采集耗时小于10分钟，内业自动化数据处理时间小于2小时。掌子面外业数据采集耗时小于5分钟，内业数据处理时间小于10分钟。 |
 |

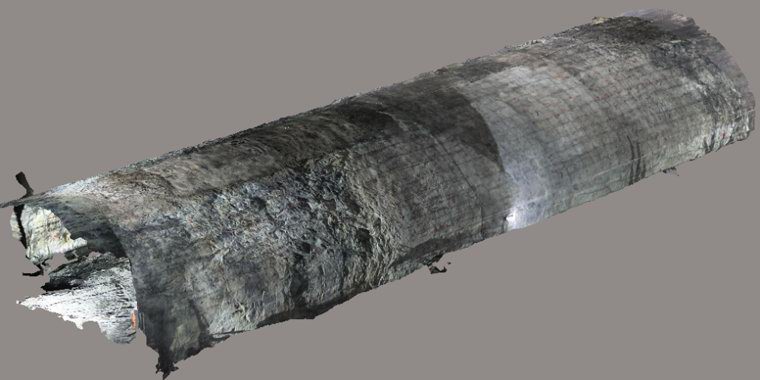

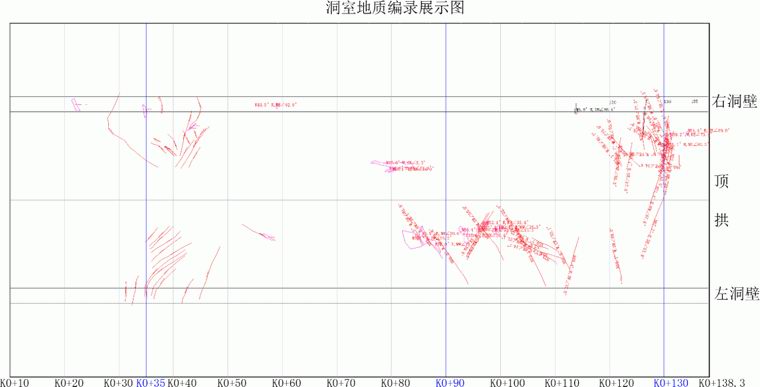

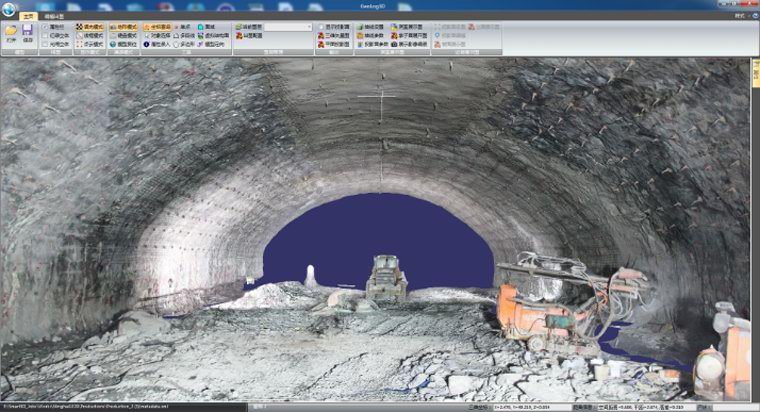

| “引绰济辽”洞室三维编录 |
 |

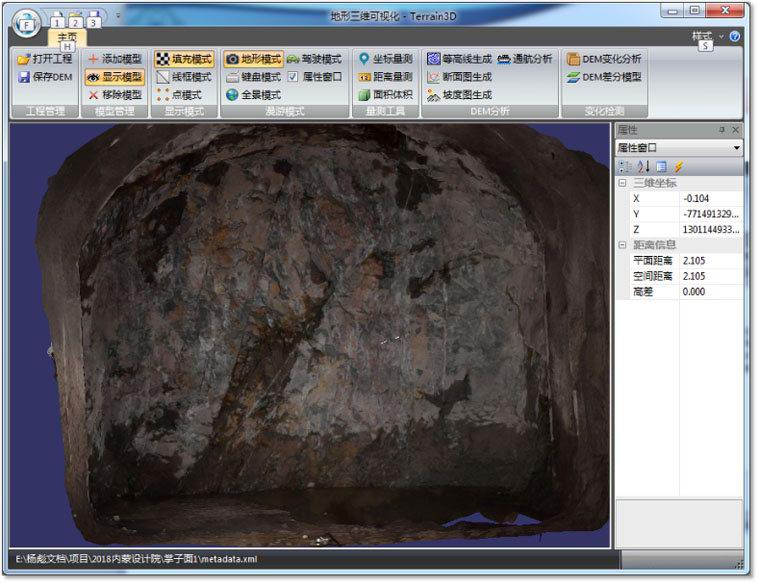

| “引绰济辽”掌子面三维编录 |
 |
| “引绰济辽”掌子面三维模型细节 |
 |

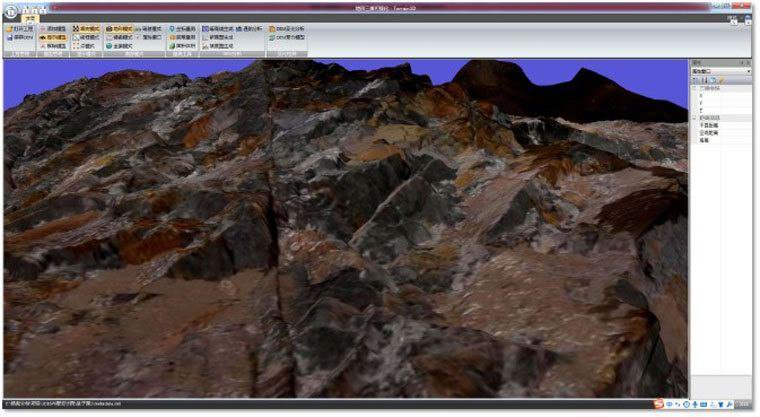

| “引绰济辽”边坡三维编录 |
| 系统应用于2022北京冬奥会人工造雪引水工程洞室、边坡施工地质编录。 |
 |

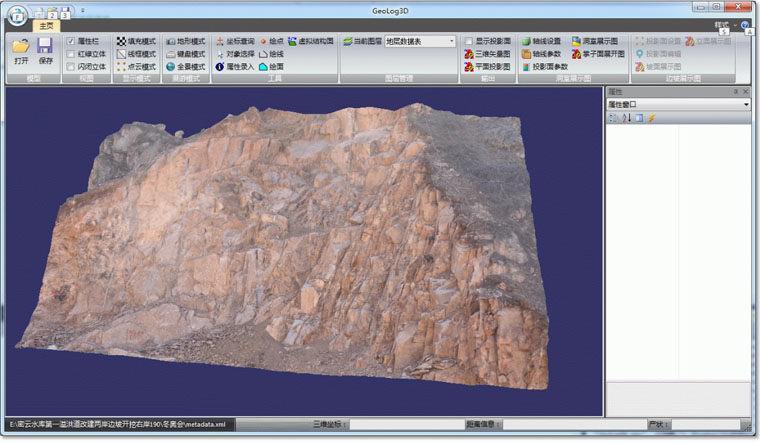

| 北京冬奥会1050塘坝左岸边坡工程三维编录 |
 |

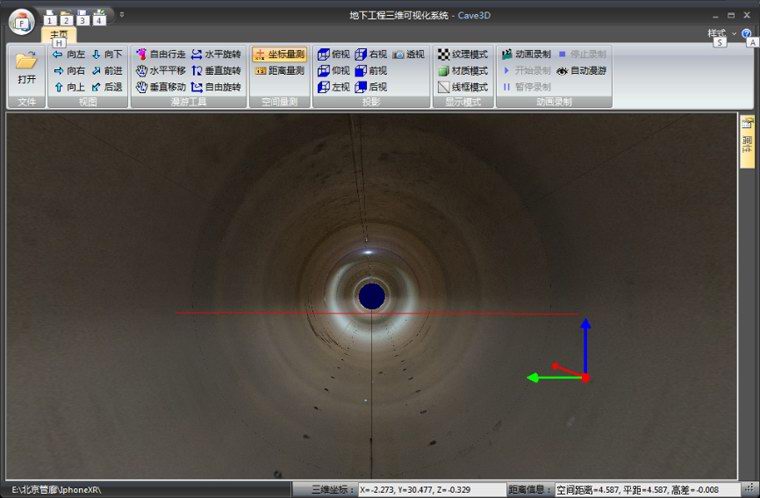

| 手机视频三维重建——北京冬奥会造雪引水管廊 |
| 系统应用于南京地铁3号线隧道实景三维监测。隧道长度约1km，现场数据采集耗时20分钟，采集照片650幅。 |
 |
| Km级地铁隧道自动化实景三维重建 |
 |
| 地铁内部模型细节 |
 |

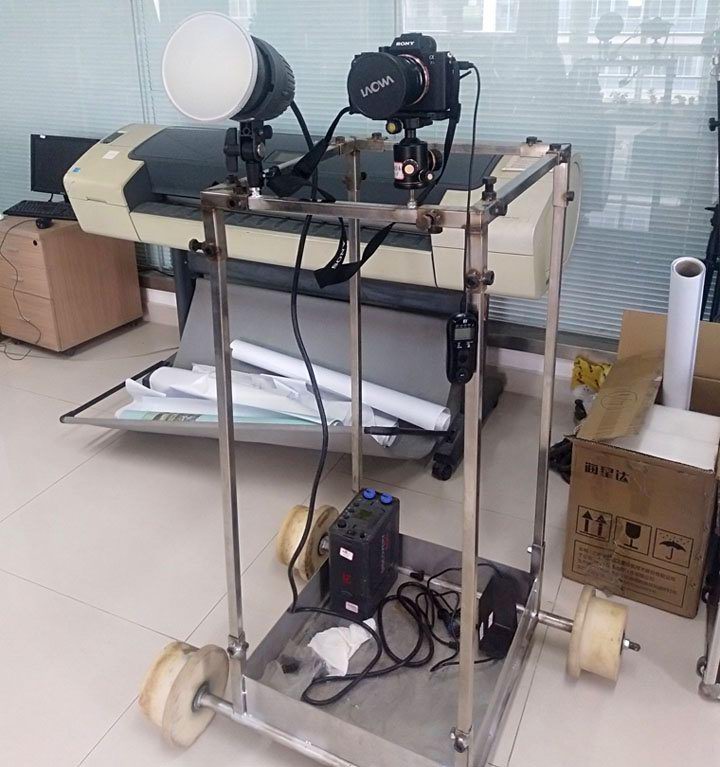

| 斜洞自动控制摄影牵引拉车装置（遥控操作） |
| 系统应用于国家电网浙江宁海抽水蓄能电站地下厂房施工地质编录。针对宁海抽水蓄能电站地下厂房复杂施工环境，通过研究数码影像采集、摄影测量控制、数码影像处理方法，实现了地下厂房实景三维模型重建与三维精细化地质编录，为洞室变形监测关键断面和敏感部位识别提供了可靠的技术手段。亦可为工程施工方案设计、工程加固方案设计提供决策支持，为洞室变形监测分析提供理论依据与数据支持。应用结果表明： |
| 1.系统可实现大跨境地下硐室cm级空间分辨率与精度的实景三维重建； |
| 2.系统免控制点摄影控制测量方法，能显著降低摄影测量技术在复杂施工环境下的应用门槛，大幅提升现场作业的灵活性和效率； |
| 3.影像拍摄质量是三维重建精度的决定性因素，提高成像质量，特大跨境地下硐室三维模型精细度有望优于5mm。 |
 |
| 宁海抽水蓄能电站地下厂房实景三维模型编录 |
 |
| 宁海抽水蓄能电站地下厂房实景三维模型编录 |
 |
| 宁海抽水蓄能电站地下厂房洞顶cm级微小结构面编录 |
 |
| 宁海抽水蓄能电站厂房变形监测敏感部位识别地质编录成果 |
