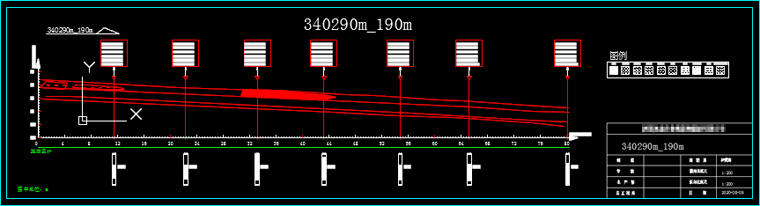

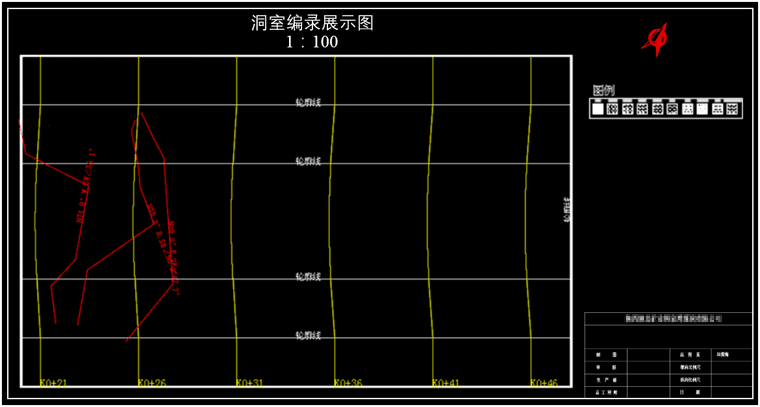

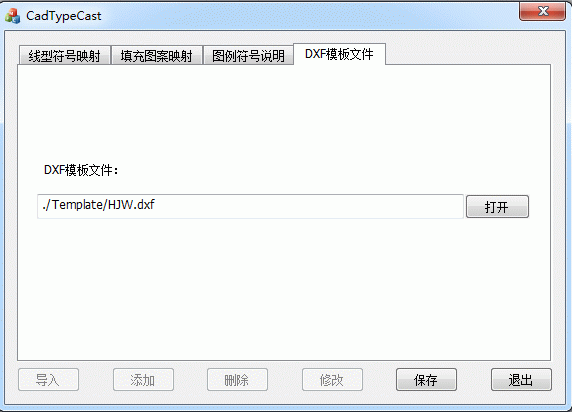

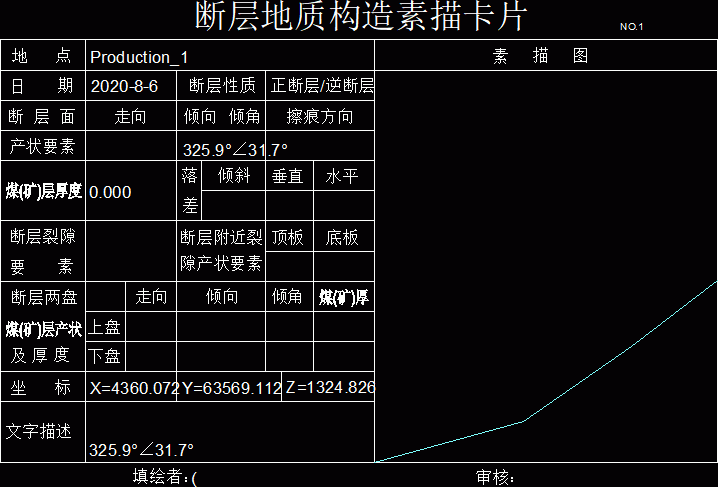

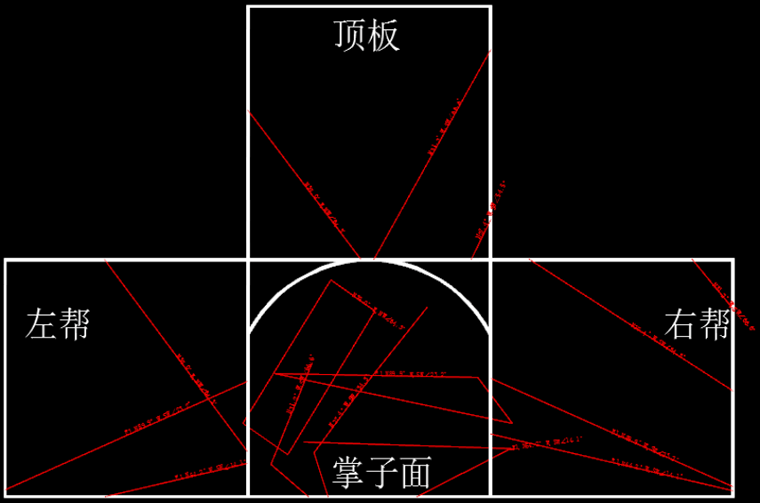

系统各模块进行三维地质编录后，系统将图形及其属性文件一键导出为图形交换格式——DXF文件，按照地质符号库与编录属性的映射关系，将编录成果数据自动转换为符合专业标准的编录矢量图，图件自动添加图名、指北针、图例、图框、属性表格、桩号线、网格线等，完成地质编录成果图的制作，打印输出。此外，还可将编录成果图存入地质编录数据库，永久保存。 系统可输出的图件包括：三维编录矢量图、洞室编录展示矢量图、边坡展示矢量图、边坡里面投影矢量图、边坡/基坑平面投影矢量图、掌子面打开图、无人机编录平面矢量图，等。 系统出图模块无需AutoCAD软件支持，但系统输出的各类图件可被AutoCAD等制图与设计软件、ArcGIS等GIS软件支持。
